В постоянно развивающемся мире автомобильных технологий миллиметровые радары (MMW-радары) играют решающую роль в повышении безопасности и эффективности в системах помощи водителю (ADAS). Одним из важнейших компонентов таких систем является печатная плата (PCB), обеспечивающая надёжную работу радарной технологии. В компании KKPCB мы специализируемся на предоставлении высококачественных и надёжных решений PCB, и материал Rogers RO4835 + FR4 является одним из ключевых для плат миллиметровых радаров на частоте 77 ГГц.

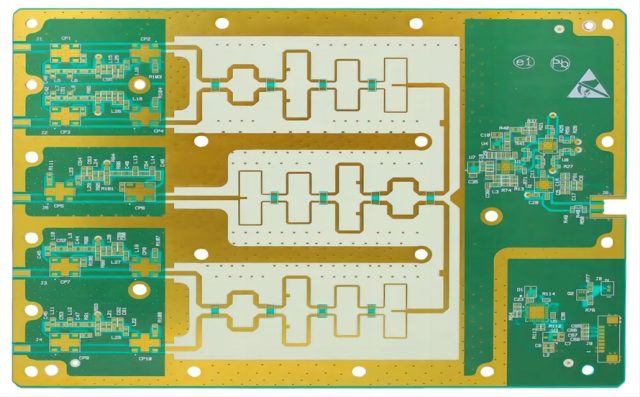

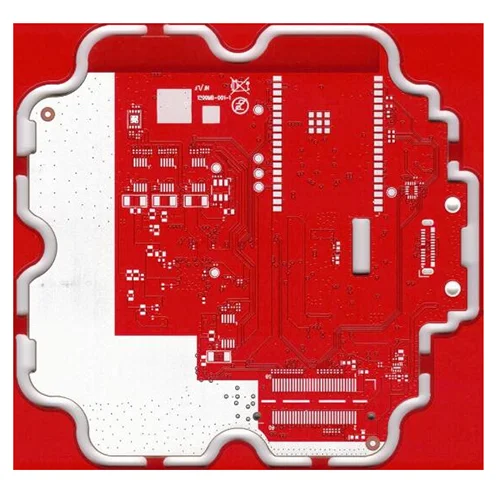

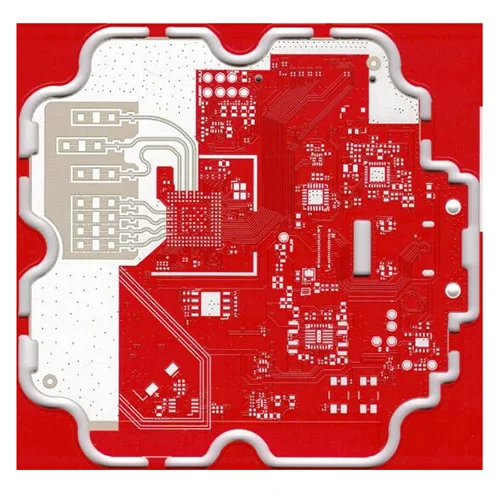

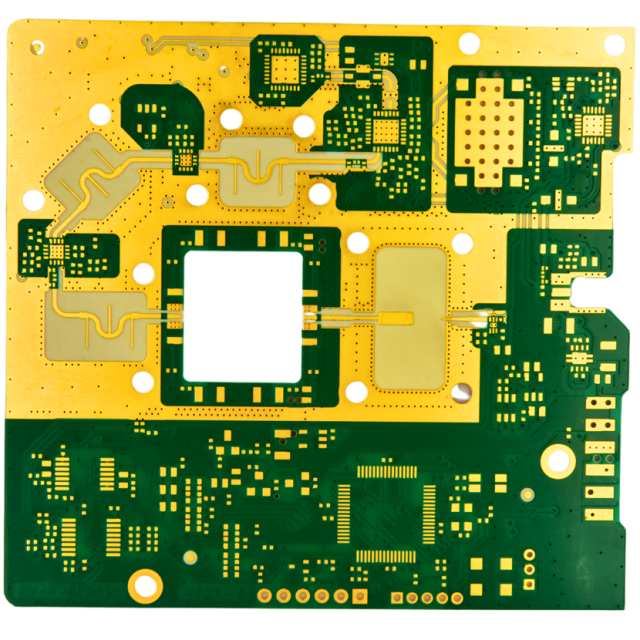

Основные характеристики платы радара на 77 ГГц с использованием Rogers RO4835:
-
Материал: Rogers RO4835 + FR4
-
Диэлектрическая проницаемость (Dk): 3,48 (для ВЧ-материала)
-
Толщина диэлектрика: 4 мил (0,1 мм)
-
Количество слоёв: 6
-
Толщина платы: 1,2 мм
-
Толщина меди: 1 унция (внутренние и внешние слои)
-
Тип отверстий: Заполненные смолой отверстия
-
Покрытие поверхности: Химическое золочение
-
Теплопроводность: 0,69 Вт/м·К
-
Коэффициент диэлектрических потерь (Df): 0,003
-
Ширина проводника: 0,1 мм
-
Расстояние между проводниками: 0,1 мм
-
Структура слепых отверстий: L1-L2, L3-L6
-
Области применения: Автомобильные радары, модули датчиков автомобиля
Миллиметровый радар и его значение в автомобильной промышленности
Миллиметровые волны — это электромагнитные волны с длиной от 1 до 10 мм. Благодаря короткой длине волны и широкому диапазону частот, они идеально подходят для формирования узких радиолучей, что обеспечивает высокое разрешение радара, снижает помехи и улучшает характеристики систем активной безопасности. При частотах, таких как 24 ГГц, 77 ГГц и 79 ГГц, критически важно обеспечить высокоэффективную работу радарной антенны.
Характеристики антенны — усиление, направленность, эффективность — напрямую зависят от материала печатной платы. Для достижения превосходной работы антенны необходимы низкопотерьные материалы. Также важна надёжность в долгосрочной перспективе, поскольку антенны и их высокочастотные трансиверы должны стабильно работать в суровых условиях эксплуатации, например, в коммерческом транспорте и при перепадах температур.
Почему стоит выбрать Rogers RO4835 для автомобильных ВЧ-плат?
Rogers RO4835 — это высокоэффективный материал с превосходной стабильностью диэлектрической проницаемости в широком диапазоне температур и частот. Эта стабильность особенно важна для автомобильных приложений, где требуются точные радарные измерения и обработка данных от датчиков. В отличие от традиционных PTFE-материалов, подверженных колебаниям Dk при комнатной температуре, RO4835 обеспечивает надёжную и стабильную работу на высоких частотах.
Материал RO4835 идеально подходит для автомобильных радарных плат, особенно на частоте 77 ГГц. Он также прекрасно работает в приложениях ADAS и в инфраструктуре 5G-сетей. Благодаря низким потерям и высокой стабильности, радарная система с таким материалом работает эффективно даже в сложных дорожных условиях.
Типовая структура слоёв для автомобильных радаров на 77 ГГц
Наиболее распространённая структура таких плат включает 1–2 слоя со слепыми отверстиями и лазерным сверлением. Такая конструкция рассчитана на работу с высокочастотными сигналами, обеспечивая минимальные потери и помехи. Высокая точность проектирования платы позволяет эффективно передавать и принимать радарные сигналы, повышая точность и производительность системы.
Области применения печатных плат RO4835 для миллиметровых радаров:
-

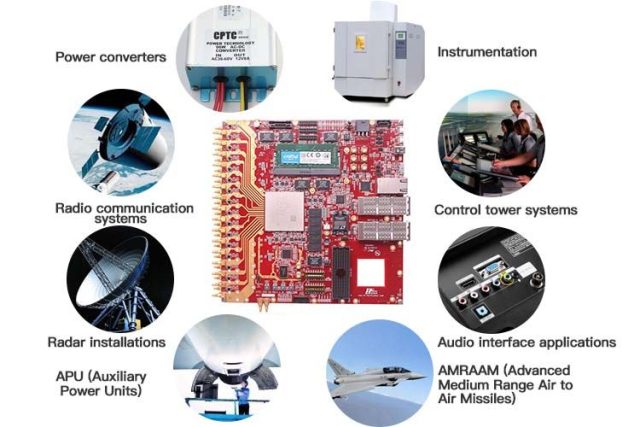

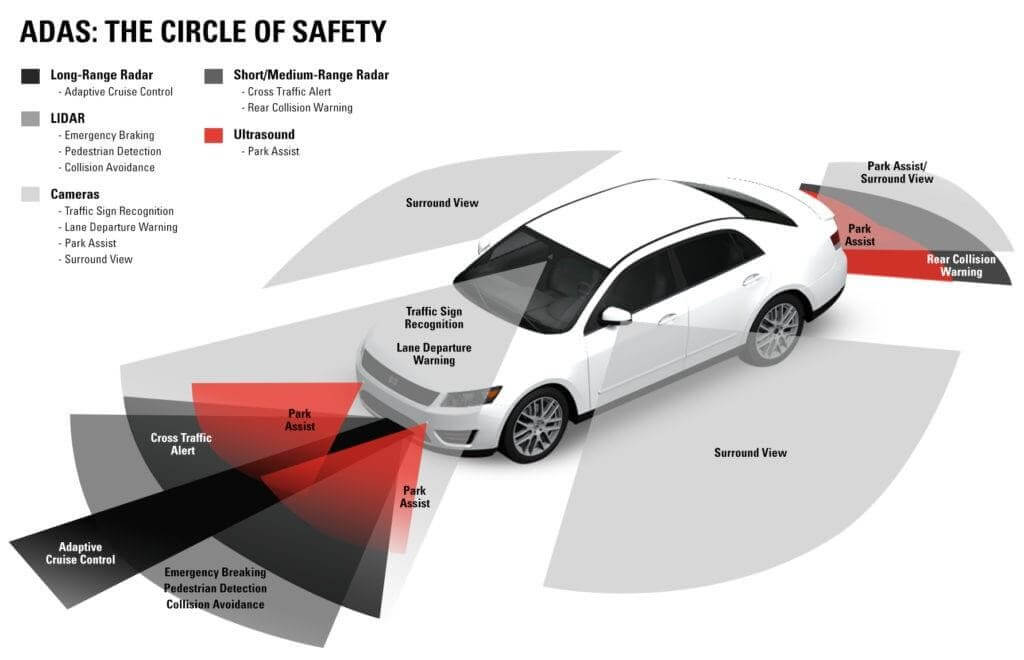

Автомобильные радарные системы: используются для функций предотвращения столкновений, адаптивного круиз-контроля, контроля слепых зон и автоматического экстренного торможения. Высокочастотные свойства материала RO4835 обеспечивают точную и быструю обработку данных сенсоров в режиме реального времени.
-
Системы помощи водителю (ADAS): для мониторинга окружающей среды автомобиля и интеллектуальной поддержки водителя. RO4835 обеспечивает стабильную работу радарных сенсоров.
-
Инфраструктура 5G: с развитием 5G миллиметровые волны становятся важными для сетей беспроводной связи. Свойства RO4835 делают его идеальным материалом и для этого сегмента.
-
Модули автомобильных датчиков: обеспечивают 360-градусный обзор вокруг автомобиля для различных систем безопасности. RO4835 гарантирует низкие потери и высокочастотную стабильность.
Заключение
Материал Rogers RO4835 + FR4 открывает новые возможности для плат миллиметрового радара на 77 ГГц. Его стабильность, низкие потери и высокая производительность на ВЧ делают его идеальным выбором для автомобильных систем, включая ADAS, радары и модули сенсоров. В компании KKPCB мы используем этот передовой материал для создания высокотехнологичных и надёжных решений PCB, которые соответствуют самым строгим требованиям автомобильной отрасли, обеспечивая безопасные и интеллектуальные транспортные средства будущего.
