Гибридная высокочастотная печатная плата Rogers RO4835 + IT180 для передовых применений

Гибридная высокочастотная печатная плата Rogers RO4835 + IT180 для передовых применений

В быстро развивающемся мире высокочастотной электроники выбор подходящего материала для печатных плат имеет решающее значение для достижения необходимой производительности в современных приложениях, таких как автомобильные радары, беспроводные коммуникационные системы и передовые микроволновые технологии. Гибридная плата Rogers RO4835 + IT180, сочетающая высокоэффективные материалы от компании Rogers, зарекомендовала себя как надёжное решение, обеспечивающее превосходную производительность в этих требовательных сферах.

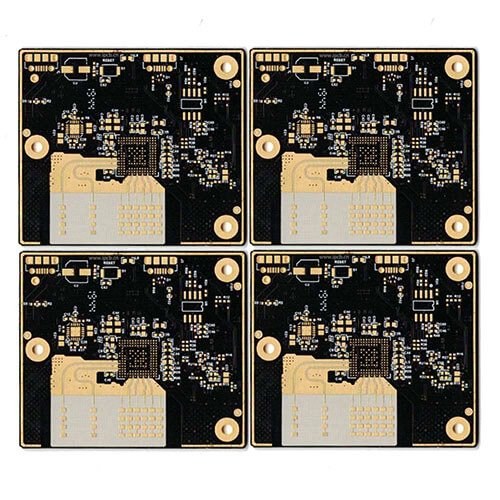

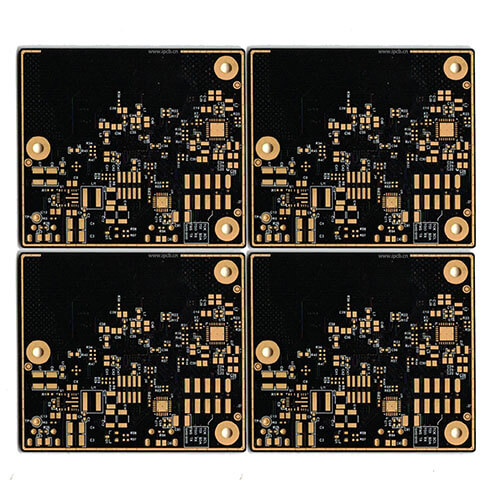

Обзор гибридной печатной платы Rogers RO4835 + IT180

Эта высокочастотная гибридная плата сочетает в себе Rogers RO4835 — материал, специально разработанный для микроволновых и радиочастотных приложений с высокой производительностью, и IT180 — современный ламинированный материал, известный своей отличной тепловой и диэлектрической стабильностью. Вместе эти материалы образуют оптимальную комбинацию для достижения наилучших электрических и механических характеристик в приложениях, где требуется высокая точность и надёжность.

Ключевые характеристики гибридной платы Rogers RO4835 + IT180:

• Состав материала: Rogers RO4835 + IT180

• Количество слоёв: 6

• Толщина платы: 1,5 мм

• Толщина меди: готовая толщина меди 1 унция

• Импеданс: 50 Ом

• Толщина диэлектрика: 0,127 мм

• Диэлектрическая проницаемость (Dk): 3,48

• Теплопроводность: 0,69 Вт/м·К

• Класс горючести: 94V-0

• Объёмное сопротивление: 1,2 × 10¹⁰

• Поверхностное сопротивление: 5,7 × 10⁹

• Плотность: 1,9 г/см³

• Структура слепых отверстий: HDI, слои 1–2

• Финишное покрытие поверхности: Иммерсионное золото

Основные преимущества и выгоды

Исключительная диэлектрическая стабильность
Rogers RO4835 в сочетании с IT180 обеспечивает высокую диэлектрическую стабильность в условиях высоких частот. Значение Dk 3,48 при 10 ГГц с допуском ±0,05 гарантирует стабильную целостность сигнала и минимальные потери даже при экстремальных рабочих условиях. Это делает гибридную плату RO4835 + IT180 идеальной для передовых автомобильных радарных систем, высокоскоростных сетей связи и радиочастотных устройств военного назначения.

Отличное тепловое управление
Благодаря теплопроводности 0,69 Вт/м·К, Rogers RO4835 эффективно рассеивает тепло, возникающее при высокочастотной работе. Эта тепловая стабильность, в сочетании с характеристиками IT180, обеспечивает стабильную работу в течение длительного времени и в суровых условиях. Это делает гибридную плату идеальной для автомобильных систем и другой высокопроизводительной электроники.

Долговечность и устойчивость к окислению
Материал Rogers RO4835 содержит антиоксиданты, значительно повышающие его устойчивость к окислению. Эта особенность обеспечивает более длительный срок службы и надёжную работу со временем. По сравнению с традиционными термореактивными материалами, RO4835 показывает 10-кратное улучшение устойчивости к окислению, что делает его идеальным для критически важных приложений, где важны надёжность и долговечность.

Отличная стабильность размеров
Материал IT180 обеспечивает превосходную стабильность размеров в условиях высокочастотной эксплуатации, что гарантирует стабильную работу даже при изменяющихся температурах. Это особенно важно в автомобильных радарных и телекоммуникационных системах, где требуется сохранять точную целостность сигнала в течение длительного времени.

Улучшенная производительность для автомобильных радаров и ADAS
Гибридная плата Rogers RO4835 + IT180 идеально подходит для автомобильных радарных систем, особенно работающих на частоте 77 ГГц. Эти системы являются неотъемлемой частью расширенных систем помощи водителю (ADAS), таких как предотвращение столкновений, предупреждение о выходе из полосы и адаптивный круиз-контроль. Низкие потери и стабильные диэлектрические свойства этих материалов обеспечивают точное обнаружение объектов и стабильную работу даже в сложных условиях эксплуатации.

Оптимизировано для ВЧ и СВЧ приложений
Гибридная плата Rogers RO4835 + IT180 является идеальным решением для широкого спектра радиочастотных и микроволновых приложений, включая сети 5G, аэрокосмические радары и военные коммуникационные системы. Низкие потери, отличная тепловая стабильность и высокая точность на высоких частотах делают эти материалы подходящими для самых передовых технологий в области беспроводной связи, радаров и Интернета вещей (IoT).

Области применения гибридной платы Rogers RO4835 + IT180

• Автомобильные радарные системы: Радар на частоте 77 ГГц критически важен для современных ADAS и систем автономного вождения. Гибридная плата RO4835 + IT180 обеспечивает минимальные потери сигнала и высокую точность, обеспечивая надёжную работу в реальном времени для безопасности автомобиля.

• Расширенные системы помощи водителю (ADAS): Эти системы в значительной степени зависят от сенсоров и радаров, которые требуют стабильных ВЧ-материалов для обработки данных в реальном времени. RO4835 + IT180 гарантирует стабильную работу сенсоров в самых тяжёлых условиях.

• Системы беспроводной связи: Гибридная плата идеально подходит для инфраструктуры 5G, требующей материалов с низкими потерями для передачи сигналов на высоких частотах. Rogers RO4835 + IT180 обеспечивает высокую пропускную способность и низкую задержку.

• Микроволновые и радиочастотные приложения: Для микроволновой связи, радаров и аэрокосмических технологий сочетание Rogers RO4835 и IT180 обеспечивает высокую надёжность и производительность. Низкие потери и высокая тепловая устойчивость делают эту гибридную плату предпочтительным выбором для высокоточных систем в суровых условиях.

Почему стоит выбрать гибридную плату Rogers RO4835 + IT180?

Выбор гибридной платы Rogers RO4835 + IT180 гарантирует оптимальную производительность в высокочастотных и высокопроизводительных приложениях. Будь то автомобильные радарные системы, инфраструктура беспроводной связи 5G, расширенные системы помощи водителю или аэрокосмические радары — эти материалы обеспечивают исключительную целостность сигнала, низкие потери и надёжную тепловую стабильность.

Rogers RO4835 обеспечивает проверенную высокочастотную производительность, а IT180 дополняет его отличной стабильностью размеров и низкими потерями на высоких частотах, делая эту гибридную плату выдающимся выбором для самых требовательных применений.

Заключение

Гибридная плата Rogers RO4835 + IT180 предлагает непревзойдённую производительность для ВЧ и СВЧ приложений, объединяя лучшие характеристики обоих материалов. От автомобильных радаров до передовых беспроводных коммуникаций и электроники военного класса — эта плата оптимизирована для удовлетворения требований по производительности, надёжности и долговечности в современных технологиях.

Выбирайте Rogers RO4835 + IT180 для разработок следующего поколения — и обеспечьте стабильную, точную и надёжную работу ваших ВЧ-систем.
